ZT10系列全站儀道路設計元素法

2019-07-29 熱度:6601 ℃

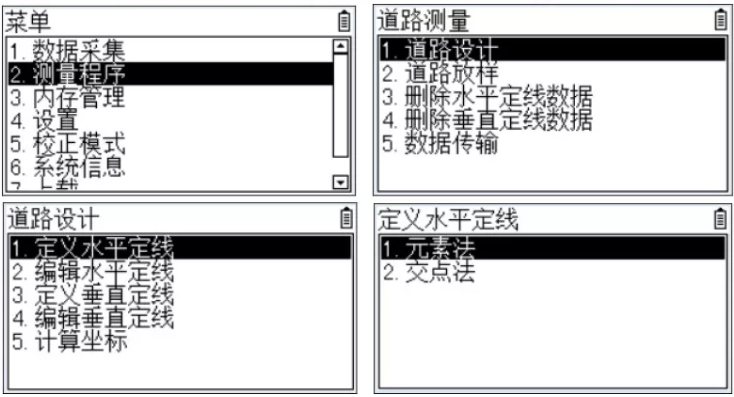

  中緯ZT10、ZT10R全站儀道路設計主要分為“元素法”和“交點法”兩種。點擊菜單M-測量程序-定義水平定線-元素法,進入輸入主點元素的界面。


  元素法:元素法是指用線路的線型元素來描述整條道路。包括起始點、直線、緩和曲線、圓曲線。

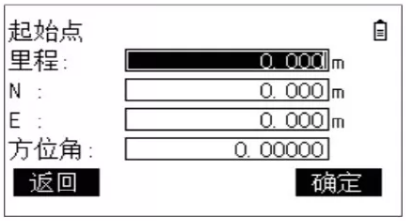

  起始點:首先輸入起始點,線路必須輸入起始點。

  字段說明:

  歷程:起始點在道路中線上的樁號;輸入格式中不能包含“K”、“k”、“+”等字符,如:K2+224.224應輸為“2224.224”。

  N坐標:起始點的縱坐標。E坐標:起始點的橫坐標。方位角:起始點處后面線型的切線方位角。

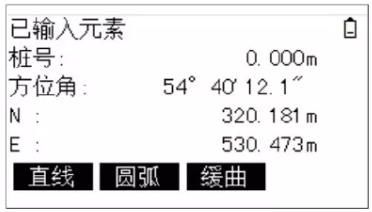

  起始點輸入完成后,按F4[確定],進入【已輸入元素】界面。該界面顯示當前定線數據末端的樁號、該樁號處切線的方位角和坐標,還有創建新線型的軟功能鍵。有直線、圓曲線、緩和曲線這三種線型。

  按其中一個軟功能鍵,輸入相應的信息,即可生成定線元素。然后返回到該界面,儀器自動計算樁號、方位角和坐標數據。此時繼續定義其它線型,新線型只能加到原定線文件的后面。


  直線:

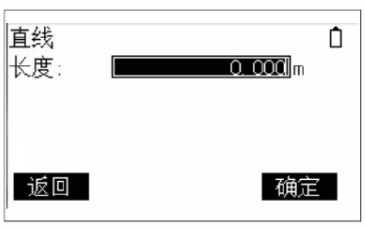

  在【已輸入元素】界面,按F1[直線]進入輸入直線元素界面。只有直線長度,值要大于零。


  圓曲線:

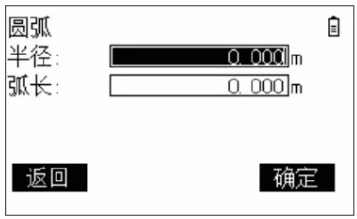

  在【已輸入元素】界面,按F2[圓弧]進入輸入圓曲線元素界面。

  字段說明:

  半徑:圓曲線的半徑。沿著曲線前進的方向,向左轉時為負值,向右轉時為正值。弧長:路線中圓弧的長度。

  緩和曲線:

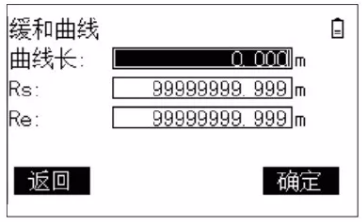

  在【已輸入元素】界面,按F3[緩曲]進入輸入緩和曲線元素界面。

  字段說明:

  曲線長:該段緩和曲線的長度。Rs:起始半徑。Re:結束半徑。Rs和Re在曲線前進方向左轉為負,右轉為正。


  一般約定:

  1.路線方向,指路線前進方向,即背對小樁號、面向大樁號的方向。

  2.線路的左、右都是相當于面向路線前進方向而言。

  3.大樁號為沿路線前進方向為主點前方的樁號小樁號為主點后方的樁號。
